Beschreibung
Messfunktionen
Spannung: TRMS, DC, Min.-, Max.-, Spitzenwert und Scheitelfaktor (4-Kanal);
Strom: TRMS, DC, Min.-, Max.-, Spitzenwert und Scheitelfaktor (4-Kanal);
Unterstützung für verschiedene Netzverbindungen: 1W, 2W (Split), 3W, Open Delta, 4W, INV-3W, INV-1W;
Strommessungen:
Kombiniert;
Grundschwingung;
Nich-Grundschwingung;
Wirkleistung;
Scheinleistung;
Induktiv;
Kapazitiv;
Unsymmetrie;
Verbraucht;
Erzeugt;
Ungleichgewichtsmessungen;
Flickermessung;
Messung der Leistungsharmonischen bis zur 63.;
Harmonische Verschmutzung;
Harmonische und zwischenharmonische Analyse (bis zur 63. Harmonischen), THD- (Spannung & Strom) und TDD-Messungen:
Absoluter Wert;
% RMS;
% Grundlegendes.Supraharmonische Messungen: 2,1 – 14,9 kHz mit 200 Hz Frequenzband;
Phasenwinkel der Harmonischen;
Energie (aktiv, reaktiv, erzeugt, verbraucht);
Überwachung und Aufzeichnung von Einschaltströmen;
K-Faktor;
Erfassung verschiedener Ereignisse während der Aufnahmesitzung:
Ereignisse (Einbrüche, Erhöhungen, Unterbrechungen);
RVC;
Einschaltströme;
Alarme;
Signalisierung;
Transienten.
Spannungsqualitätsanalyse gemäß EN 50160, IEEE 519;
Aufzeichnung von bis zu 10 einstellbaren Alarmen;
Temperaturmessung;
Leistungsfaktor, Verschiebungsleistungsfaktor, cos phi und tan phi.
Wichtige Merkmale:
Vollständige Einhaltung der Spannungsqualitätsnorm IEC 61000-4-30 Klasse A;
Sehr hohe Abtastfrequenz;
Vordefinierte Aufzeichnungsprofile für spezifische benutzerdefinierte Berichte (Mindestaufzeichnungsintervall 200 ms);
Benutzerdefinierte Aufzeichnungsprofile;
Integrierte Stromversorgung; direkte Stromversorgung von Spannungs- (PN- oder P-P-) Buchsen;
Gleichzeitige Erfassung von Ereignissen, Einschaltströmen, benutzerdefinierten Alarmen, RVCs, Transienten, Signalisierung;
NTP-Zeitsynchronisation;
Automatischer Firmware-Download;
Fernzugriff über VNC Viewer;
Live-Scope-Ansicht für Spannungen und Ströme;
Einfache Identifizierung potenzieller Netzprobleme in der Live-Ansicht;
Messung von Harmonischen bis zur 63.;
Messen von Supraharmonischen von (2,1-14,9 kHz);
Messung der Leistungsharmonischen;
Einfacher und leistungsstarker Recorder mit internem Speicher (eMMC-Karte), externe microSD-Speicherkarte bis zu 32 GB;
Daten-Download über USB-Kabel, SD-Karte, USB-Stick, Ethernet;
Automatische Berichterstellung gemäß der Norm wie EN 50160, IEEE 519 und spezifische Berichte oder Export in .xls, .csv zur Verwendung mit Software von Drittanbietern;
Aufzeichnungsintervalle: 200 ms (mit Spezialprofil), 1 Sek. … 2 h (benutzerdefiniertes oder statisches Profil);
Zwei unabhängige Aufzeichnungsintervalle (pro Energie/Bedarf und andere Werte) für benutzerdefiniertes Profil;
Unabhängige Aufzeichnungszeiträume (unbegrenzt) für vordefinierte Profile;
Durchschnitt:Avg., Min., Max., AvgOn;
Erweiterte Datenanalyse mit der Software MPVision;
Überspannungskategorie CAT IV 600 V / CAT III 1000 V;
Eingebauter Li-Ionen-Akku;
Direkter Anschluss an das 1500 DC-System unter Verwendung des Dämpfungsglieds S 2149;
Schwingungsform-/Einschaltaufzeichnung, der bei Ereignis/Alarmen/Pegel ausgelöst werden kann; Transientenaufzeichnung für Phasenleitungen (Spannung oder Strom) mit Pegel- oder Hüllkurvenauslösung, die gleichzeitig mit dem allgemeinen Rekorder ausgeführt wird;
Unterstützung für DC, 50/60 Hz, 400 Hz Systemfrequenz und VFD-Modus;
4 Spannungskanäle mit großem Messbereich: bis zu 1000 V RMS, CAT III 1000 V, mit Unterstützung für Mittel- und Hochspannungssysteme;
4 Stromkanäle mit Unterstützung für automatische Stromzangenerkennung und Bereichsauswahl;
Einhaltung der IEC 61557-12 und IEEE 1459 (Kombinierte, von der Grundfrequenz und nicht von der Grundfrequenz) und IEC 62053-21 (Energie).
Mit eingebautem Netzteil für einen großen Spannungsbereich (85 – 500 VAC) und Lithium-Ionen-Akku;

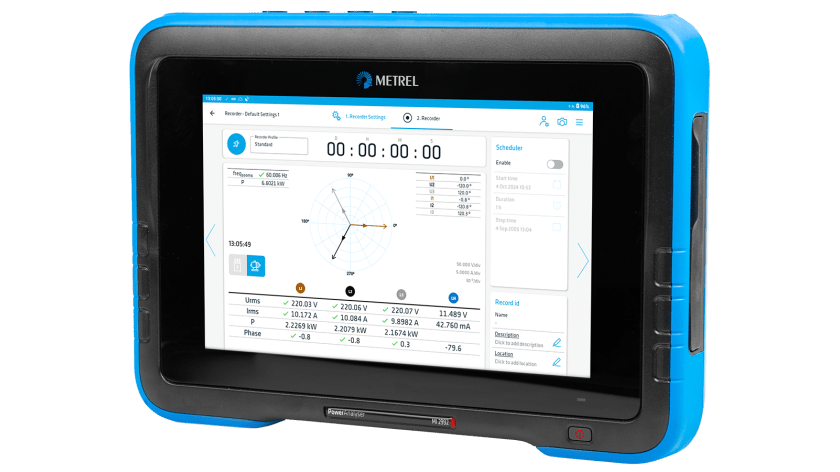

10,1“TFT-Farb-Touchscreen;
Zu den erweiterten Kommunikationsoptionen gehören USB Typ C, 10/100/1000 Mbit/s Ethernet-Schnittstelle, zertifiziertes WLAN 802,11 ac/a/b/g/n, Bluetooth 4.2/BLE.
Die PC-Software MPVision ist ein integraler Bestandteil eines Messsystems, das die einfachste Möglichkeit bietet, Messdaten herunterzuladen, anzuzeigen und zu analysieren oder Berichte zu drucken.
Software
Die PC-Software MPVision ist eine vielseitige Plattform zum Herunterladen, Analysieren aufgezeichneter Daten und Erstellen von Netzanalyseberichten. Sie enthält ein Paket von Funktionalitäten, die für eine fundierte Bewertung von Leistungsqualitätsphänomenen, den Datenvergleich und die Erstellung komplexer Prüfberichte erforderlich sind. Sie wurde für die nahtlose Zusammenarbeit mit den Netzanalysegeräten der neuen Generation von Metrel entwickelt und ermöglicht sowohl lokale als auch Fernübertragung von Daten sowie die Fernsteuerung von Messgeräten für maximale Flexibilität und Effizienz.
