Beschreibung

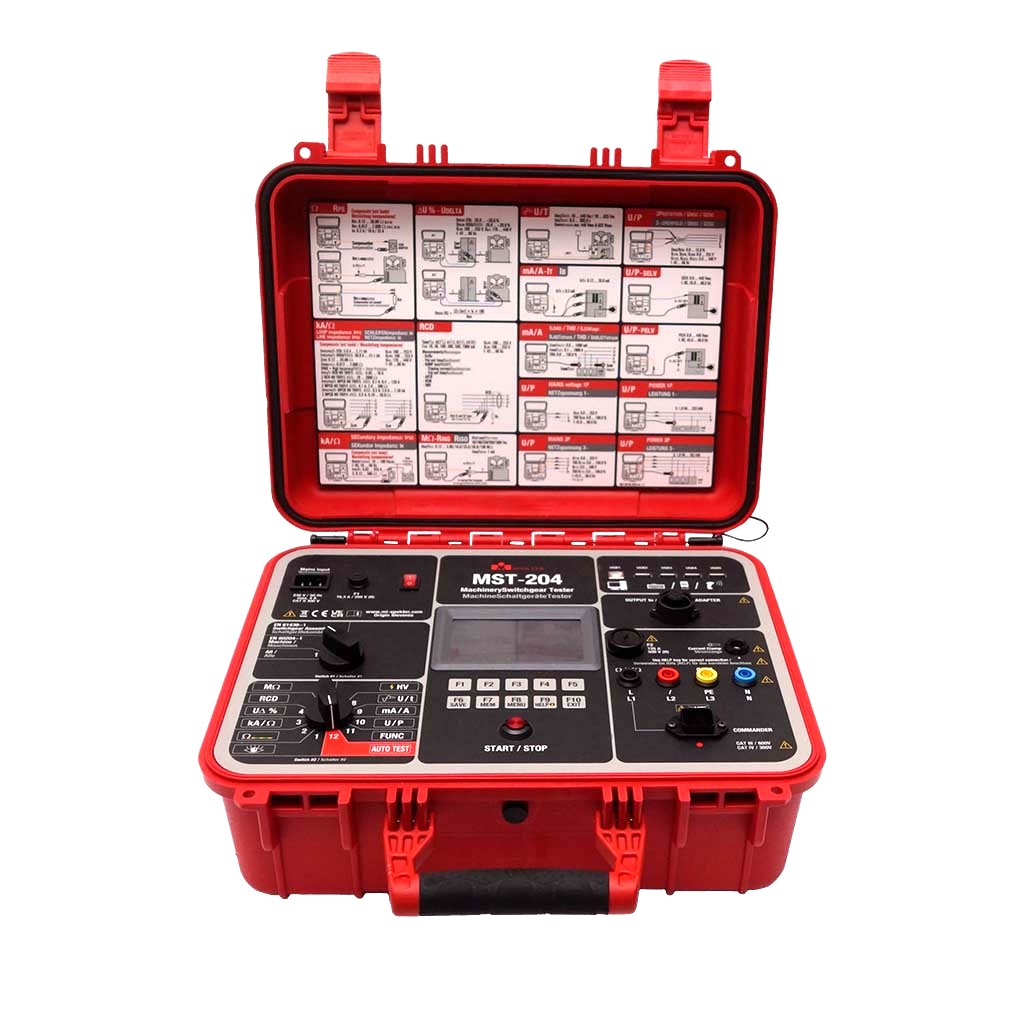

Maschinen- und Schaltgeräte-Kombinations-PrüfgeräteÄußerst einfache Bedienung durch die Verwendung von Drehschaltern, Touchscreen oder klassischen Tasten sowie einer „START/STOP“-Taste zur Auswahl und Durchführung der entsprechenden Messstandards und Messfunktionen. Die Grenzwerte und Parameter werden automatisch festgelegt.
MESSFUNKTIONEN
Sichtprüfung
Schutzleitungs-Widerstand (2-Leiter, 4-Leiter) (0,2A, 10A, 25A)
Schleifenimpedanz ZL/PE
Schleifenimpedanz ZL/PE (RCD kein Auslösen)
Fehlerstromschleife (MPCB – Motor Protection Circuit Breaker – kein Auslösen)
Leitungsimpedanz ZL/N, ZL/L
Leitungsimpedanz (MPCB – Motor Protection Circuit Breaker – kein Auslösen)
Leitungsimpedanz (Sekundär AC/DC)
Spannungsabfall
RCD-Prüfung (Auslösezeit, Auslösestrom, Uc, AUTO)
IMD-Prüfung
RCM-Prüfung
Isolationswiderstand (UTEST 50V…1000V, Rampentest)
Hochspannungsprüfung AC, programmierbare Spannung von 250V … 5100 V (optional mit HVA-204-Koffer)
Restspannung
Restzeitanzeige
Klemmenbelastungsstrom und THD
Klemmen-Leckstrom
Berührungsspannung
Spannung und THD
Leistung über externe Klemme (S, P, Q, PF, cos j)
Drehfeldrichtung
Spannung PELV
Spannung SELV
Dokumentation und Funktionstests
———
Wichtigste Funktionen:
AUTO-TEST-Modus, automatische Testabfolge, vom Kunden erstellte Testpläne für Maschinen- und Niederspannungsschaltgerätprüfungen sowie werkseitig programmierte und kundenspezifische AUTO-TESTS für PAT-Prüfungen, PRCDs, Netzkabel und EV-Ladekabel.
Hilfemenü (Verbindung, Mess-/Anzeigebereiche, Kompensation von Prüfkabeln bei Bedarf) in jeder Messung verfügbar.
Vollständig kompatibel mit der PC-Software „SW-MST-204“ zur Erstellung von Testberichten.
Grafisches 4,3-Zoll-Farb-TFT-LCD mit 480 × 272 Pixeln und Touchscreen für Messwerte, Grenzwerte und Testparameter.
Interner Speicher für 30.000 Speicherorte (Baumspeicherstruktur, 4 Ebenen).
Integrierte Schnittstelle (USB 2.0) zum Übertragen von Messergebnissen auf den PC.
Zusätzliche vier Schnittstellen (USB 2.0) zur Verbindung eines optionalen USB-Barcodescanners, einer USB-Tastatur und eines USB-Speichersticks, die alle parallel arbeiten.
Kompaktes Kunststoffgehäuse mit abnehmbarem Gehäusedeckel.
Separate weiche Zubehörtasche für Prüfkabel und Zubehör.

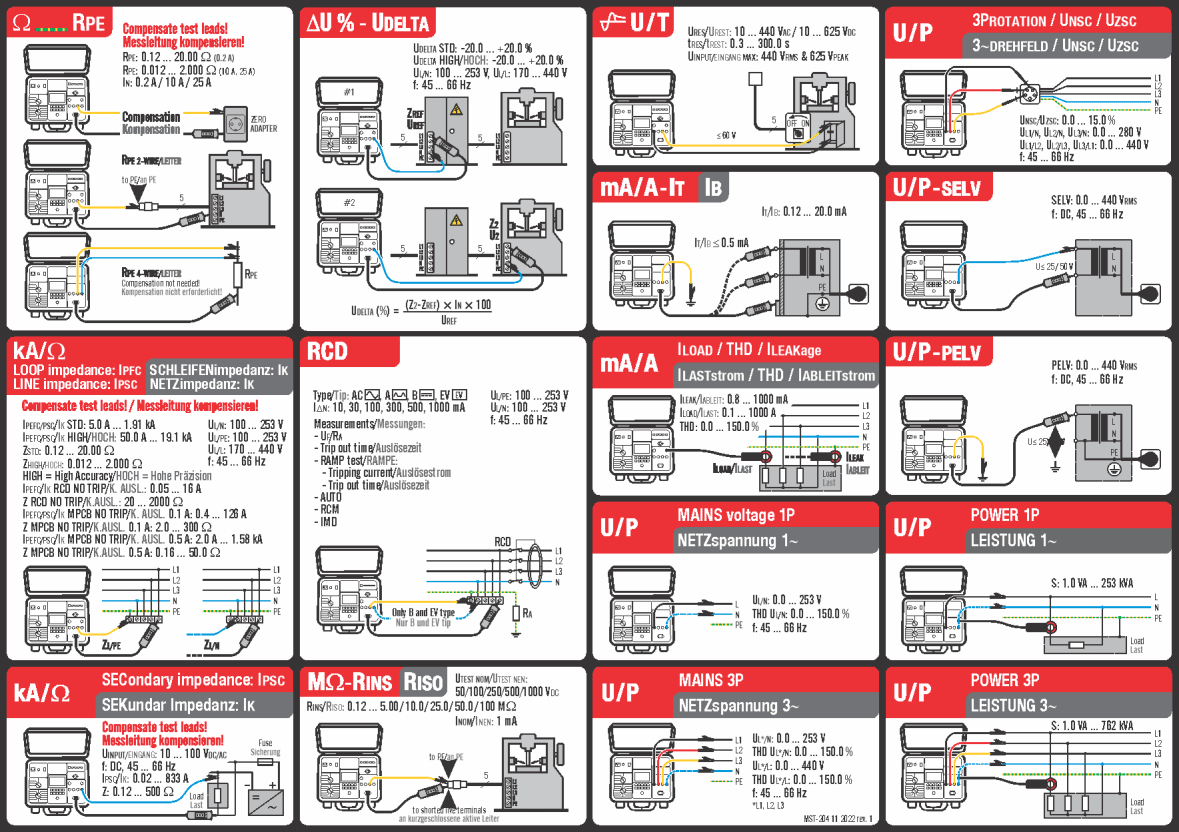

Anschlussdiagramme innerhalb des Gehäusedeckels.
Grenzwerte sind in allen Funktionen über den Messbereich einstellbar.
Visuelle und akustische Warnungen bei Überschreitung des Grenzwerts.
Einstellbare akustische Signalstärke.
Echtzeituhr zur Dokumentation von Testergebnissen.
Timerbegrenzte und kontinuierliche Messungen möglich.
Einstellbare Messzeiten bei zeitbegrenzter Messung.
Commander mit START/STOP, SAVE und ENTER-Tasten für besonders praktische Bedienung.
Zwei wählbare Anzeigesprachen und Unterstützung für zwei externe Tastaturen (Englisch und Deutsch).
Möglichkeit zur Montage in 19-Zoll-Rackpanel, 19-Zoll-Rack-Montageadapter erhältlich.
